CL5120TCABEV型純電動餐廚垃圾車
產品簡介：
1.餐廚垃圾車也叫泔水車，主要用于廚余垃圾的收集和運轉，具有裝、卸垃圾自動化程度高、工作可靠、密封性好、裝載容積大、操作簡便、運輸過程密閉，無污水泄露和異味的散發，環保性好等特點。可配裝載不同規格的標準垃圾桶，具有廣泛的適用性。餐廚垃圾車是高效、清潔的廚余垃圾收、運專用車
2. 整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。
3.低噪聲，傳統餐廚垃圾車發動機噪聲大，本車是電機傳動，大大降低噪聲污染。
公告型號 | CL5120TCABEV型純電動餐廚垃圾車 | 外形尺寸 | 7350x2360x2820 | |
底盤型號 | BYD112014FBEVD1 | 上裝容積 | 7方 | |
總質量 | 11800KG | 上裝電動機額定功率 | 20KW | |
整備質量 | 7640KG | 上裝每小時消耗電量 | 15KWH | |
軸距 | 4200MM | 建議充電樁功率 | 120KW | |
輪胎 | 245/70R19.5 | 充電時間（建議功率下） | 約2小時 | |
軸數 | 2 | 底盤滿載續航里程 | 300 KM | |
底盤電機**功率 | 160 KW | 電池類別 | 磷酸鐵鋰蓄電池 | |
電池組額定電壓 | 644 V | 電池品牌 | 比亞迪 | |
電池電量 | 222KWH | 燃料種類 | 純電動 | |
比亞迪純電動餐廚垃圾車是在比亞迪純電動二類底盤的基礎上，加裝垃圾箱、垃圾桶提升機、清洗裝置、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用廚余垃圾處理、轉運作業車。
工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。
該產品適用于城市酒店、公寓、小區、工廠、垃圾轉運**等場地的廚余垃圾處理、轉運工作。
注意事項：
1、 作業時應避免無關人員靠近車輛，特別是車輛后部。
2、 裝填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業，清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁裝載建筑垃圾，
3、 卸料作業舉升、提升機作業時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升提升機， 否則易**偏移造成事故。
4、 提升機在沒有落下且鎖止前，不得進入正常行駛。
總質量（kg） | 11800 | 軸距（mm） | 4200 | |
整車電量（kwh） | 222.18 | 電機**功率（kw） | 160 | |
整車電壓平臺（V） | 644 | 電機型號 | TZ365XSC07 | |
**車速（km/h） | 95 | **爬坡度 | 30% | |
接近角/離去角（°） | 19/12（滿載）；20°/15°（整備） | **小轉彎半徑（mm） | 9500 | |
**小離地間隙（mm） | 160 | 上裝配電功率（kw） | 60 | |
前后橋承載（t） | 3.5/8.0 | 充電時間（h） | 直流2h | |
續駛里程（工況法km） | 300 | 輪胎規格 | 245/70 R19.5 | |
驅動電機 | 直驅電機 | 轉向系統 | EHPS(電動液壓助力) | |
充電型式 | DC120kw | 方向盤 | 無按鍵四幅方向盤 | |
電池型式 | 磷酸鐵鋰電池 | 轉向管柱 | 四向可調 | |
駐車型式 | 機械手剎 | 制動型式 | 氣壓 | |
駕駛室型式 | 平頭單排 | 制動器 | 前后鼓式 | |
駕駛室翻轉型式 | 手動 | 輪胎 | 無內胎子午線輪胎 | |
駕駛室懸置 | 橡膠懸置 | 車窗 | 手動 |
整車專用參數表
車輛上裝簡介：
常規標配：
弧形罐體，邊四底五/邊五底六。2.長源/皖液油泵，長源/中梅多路閥，知名液壓油缸。3.全推鏟卸料（不帶舉升功能），具有干濕分離功能。液壓后蓋，后蓋配防腐硅膠密封條。4.后門液壓鎖緊5.鏈條式提升機，可掛120/240升標準塑料垃圾桶。進料口蓋液壓開關。6.駕駛室內電控（提升機外部手動**），后門鎖緊與后蓋開關的操作具有防誤操作。7.箱體帶清洗裝置（液壓馬達帶動高壓泵、帶水箱）。
加裝配置：
一、加裝密閉排料
二、可加裝后螺旋卸料裝置，可方便卸料到固定桶內。
箱體參數 | 箱體厚度 /涂層 | 4.5mm/（罐體內部做防銹涂層） | ||
垃圾箱體容積 | 7m3 | |||
清水箱容積 | 400L | |||
罐體材質 | Q235碳鋼或304不銹鋼 | |||
上裝電機 | 類型 | 永磁同步電機 | ||
冷卻方式 | 水冷 | |||
專用參數 | 操作方式 | 遙控、手動、電動 | ||
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | |||
液壓油缸 | 型式 | 焊接式液壓油缸 | ||
品牌 | 海普瑞斯 | |||
多路閥 | 中梅/海普瑞斯 | |||
液壓閥組 | 中梅/海普瑞斯 | |||
上裝**器 | 百兆富 | |||
多路閥 | 中梅/海普瑞斯 | |||
工作參數 | 液壓系統**壓力（Mpa） | 16 | ||
卸料時間(s) | ≤40 | |||
掛桶循環時間(s) | ≤15 | |||
放桶時間(s) | ≤10 | |||
后門打開角度(°) | 70° | |||
后門打開時間(s) | ≤15 | |||
后門關閉時間(s) | ≤20 | |||
后蓋鎖緊方式 | 液壓鎖緊 | |||

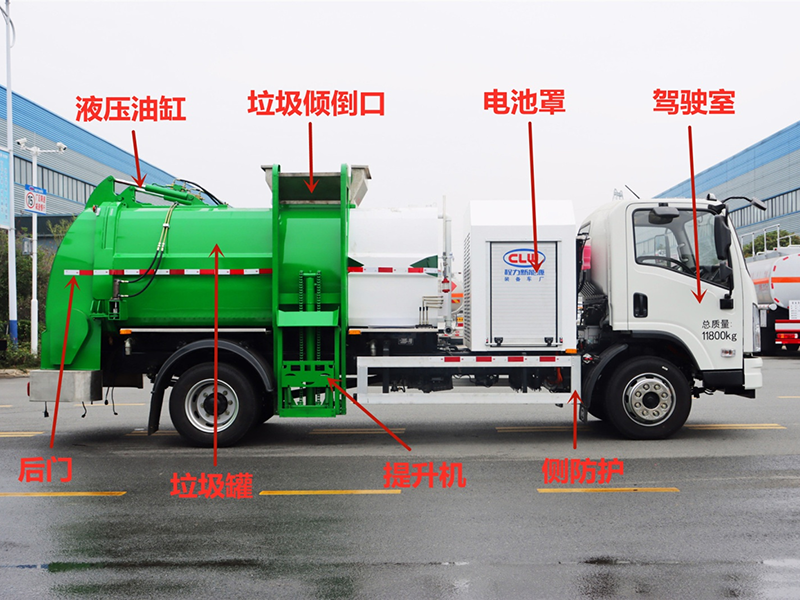

整車基本結構分解
產品性能特點
產品性能特點
（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。
（2） 底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。
（3） 油泵采用國內知名品牌海普瑞斯液油泵。
（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌，海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低，自動顯示故障碼，方便維護維修。
（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部填裝排卸作業中只需司機一人操作，不僅減輕環衛工人的勞動強度， 而且大大改善了工作環境。
（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。
（7） 翻轉機構：裝配置帶垃圾筒的翻轉機構。

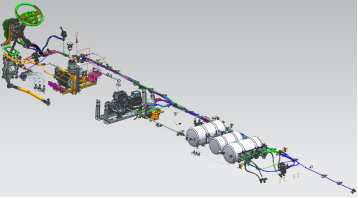

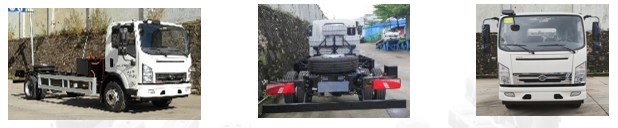

底盤部分
造型：外造型簡潔大方，層次分明，外觀色彩鮮明、醒目。內飾均采用主流工藝生產，造型沉穩、實用。
艙門：車門開啟角度70°，空間大，上下車方便
燈具：前組合大燈（前照燈+前位燈+前轉向燈）；后組合燈（后位燈+后轉向燈+倒車燈+制動燈+后回復反射器+后霧燈）；側轉向燈、前示廓燈；后牌照燈；室內閱讀燈；門護板**示燈等
底盤介紹：搭載TZ365XSC07精進電機（功率160/95kW,扭矩1150N·m/525N·m、轉速4500rpm，法士特2E110型2檔變速箱,速比2.77/1.0）。采用深圳市藍海華騰技術股份有限公司生產的KTZ57X45S-VT4D12 電機**器。T7BD整車電壓平臺515.2V，布置4個T20磷酸鐵鋰標準電池包；電池包都布置在駕駛室后方車架上方;

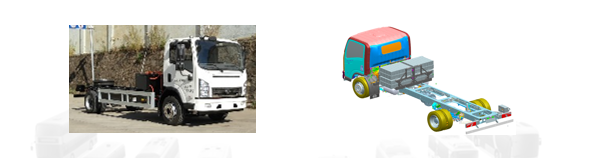

底盤改裝可行性介紹：定義為二類底盤，用于環衛作業車（掃路車、洗掃車等環衛車）改裝;
動力電池：主要優點：
模塊化設計，適用于卡車研究院多種車型，實現平臺化研發
采用34**h大容量電池，能量密度高，可延長續航里程
電池包內置液體換熱管路，有助于延長電池在炎熱環境中的使用壽命
鑄鋁合金殼體結構強度高，有杰出的碰撞安全防護能力
電機：采用精進電機，額定功率95KW，**輸出功率160KW，額定扭矩525N.m，**輸出扭矩1150N.m，電機**轉速4500rpm;
冷卻：采用電池包冷卻和底盤冷卻分路系統，結構布置簡潔分明；
轉向：采用液壓助力傳動系統和電控自動系統，反應迅速，安全可靠；
制動：采用氣壓制動系統，采用四輪ABS閥**，配置驅動防滑ASR閥，行車、駐車安全可靠；
（1） 由于餐廚垃圾車上裝結構復雜，自質量較大，降低餐廚垃圾車自質量，提高其載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量，同時有利于改善液壓系統的工作性能。
（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

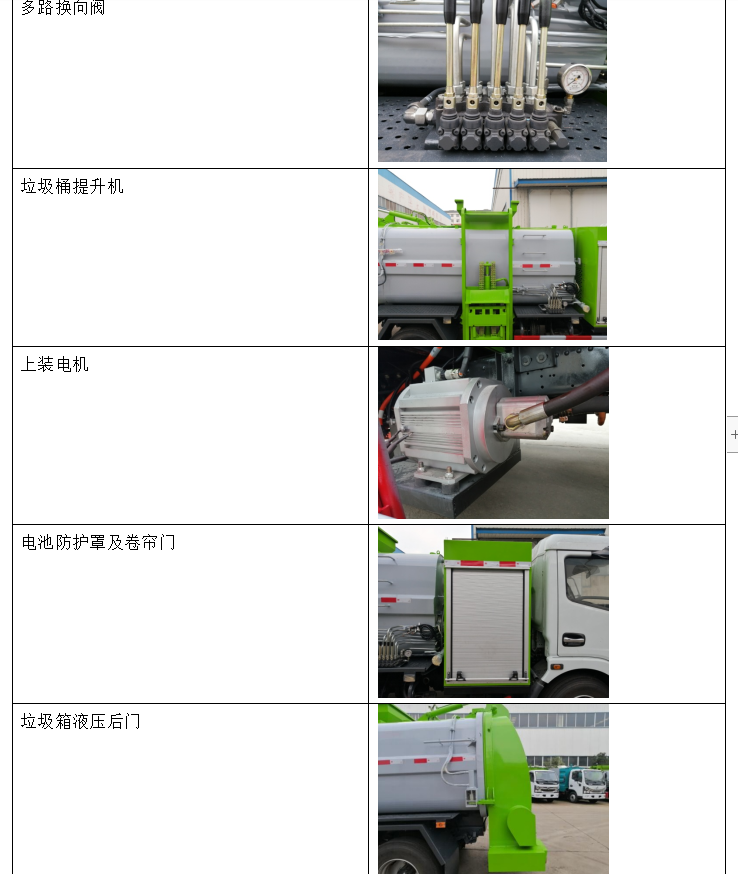

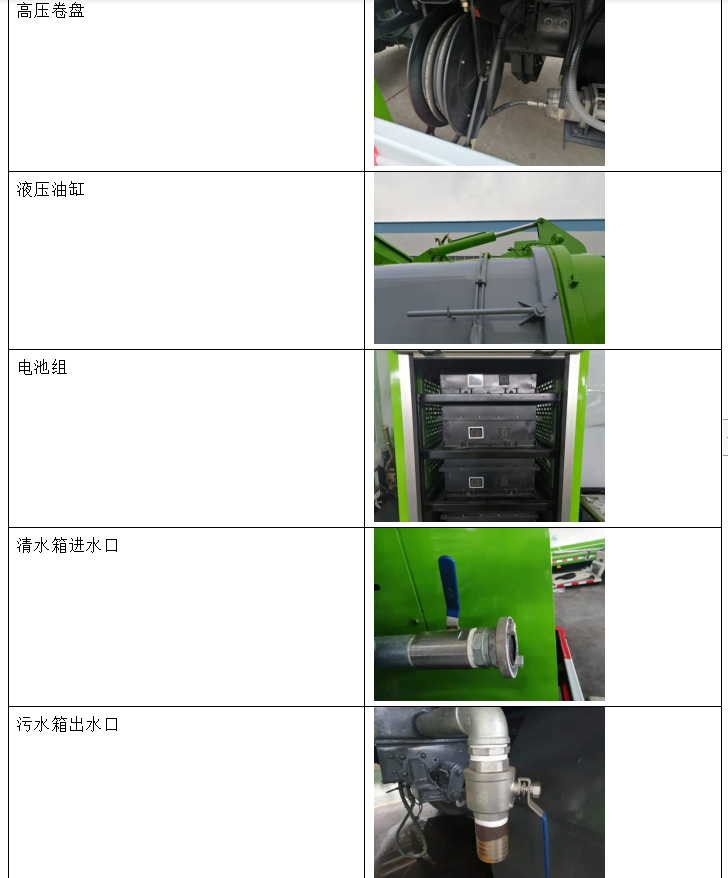

整車基本配件圖解
隨車工具/備品備件

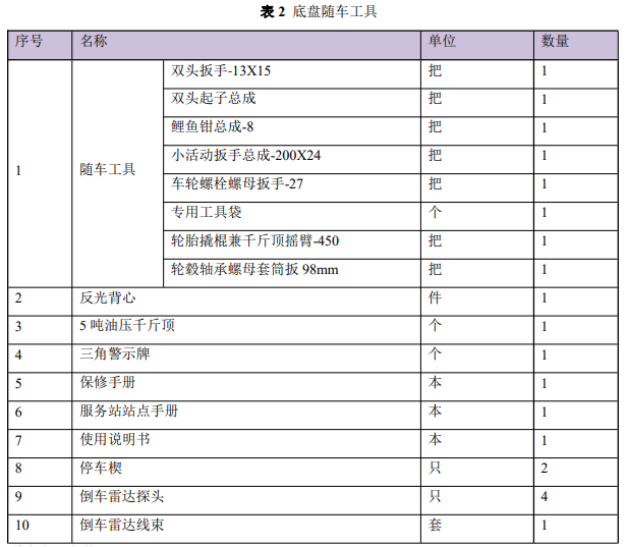

底盤隨車工具

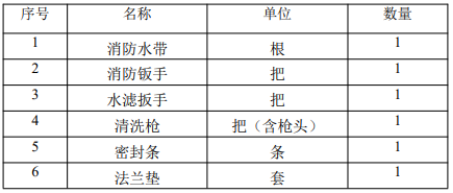

整車備品備件
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
